General Radio (auch GenRad genannt) - 1433H - Decade Resistor
Präzisions-Widerstands-Dekade über 7 (!) Dekaden von 0 bis
1111.111kOhm (10MOhm) in 1Ohm Schritten. Sie werden auch als
Widerstandsstandards zur Kalibrierung oder in genauen Meßbrücken
eingesetzt.
Die 7-Dekaden-Version wird ziemlich selten angeboten. Sie
werden ganz ähnlich noch heute produziert und kosten neu um 800EUR. Im
Vergleich zur 6-Dekaden-Version ist sie wesentlich kürzer (aber doppelt
so breit) und damit deutlich handlicher.
Die Montagewinkel für die Rack-Montage lassen sich nach dem
entferner zweier Schrauben abnehmen.

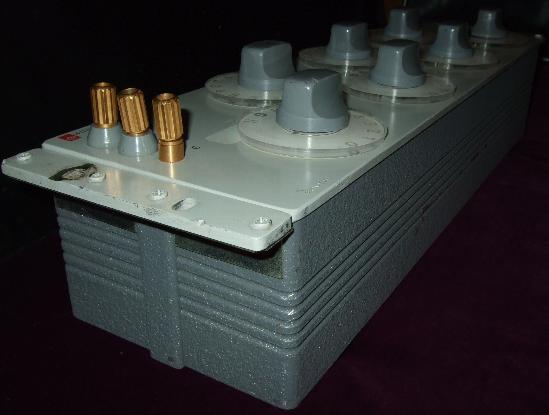

Die Buchsen L und G sind etwas verbogen, lassen sich aber noch
Schrauben.

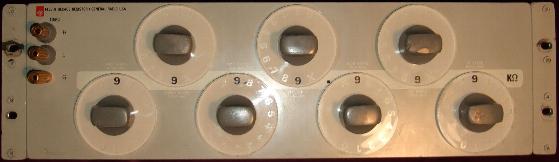

(ohne Blitz)

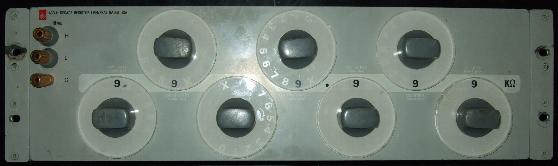

(mit Blitz)
Die Frontplatte ist abgesehen von wenigen Kartzern und
leichten Stoßschrtem an der Kannte, fast wie neu.
Die Rack-Montagewinkel haben Lackfehler vom Festschrauben.
Die Knebel sind ziemlich abgegriffen und haben z.T. Schrammen.

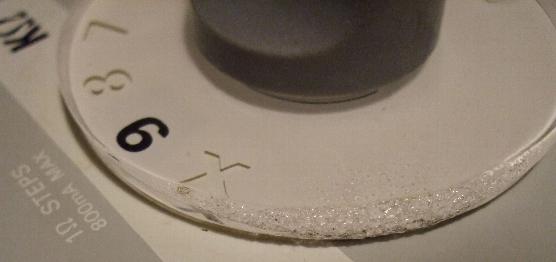

Die Skalenscheiben sind bis auf eine fast makellos.
Die Anschläge in den Skalenscheiben funktionieren alle (die dünnen Stege sind sonst oft ausgebrochen).

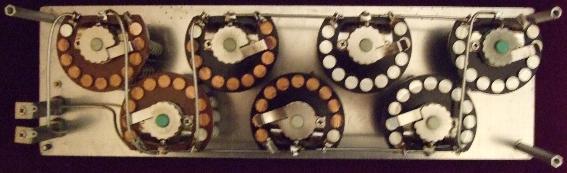

Innen massive USA-Mechanik aus den 1970ern (wie ne Harley).

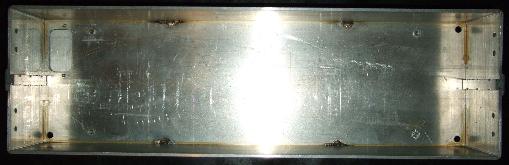

Gehäuse ist aus Alu.
g
Messung mit einem Data Precision 2540A1 DMM-Oldtimer mit
Kelvin-Kontaktierung ohne Low-Ohmic-Option (kleinster Meßbereich 1kOhm,
5 1/2 Stellen). Damit ist es für die Messungen der unteren 3 Dekaden
eigentlich nicht geeignet. Das DMM ist nicht offiziell kalibriert (nur
gegen eine andere GenRad 1433-H).
1Ohm-Dekade:
10Ohm-Dekade 100Ohm-Dekade:
1 0.00100kOhm
0.00999kOhm 0.09996kOhm
2
0.00226kOhm
0.01999kOhm 0.19995kOhm
3 0.00327kOhm
0.02999kOhm 0.29993kOhm
4 0.00428kOhm
0.03998kOhm 0.39991kOhm
5 0.00528kOhm
0.04998kOhm 0.49989kOhm
6 0.00628kOhm
0.05998kOhm 0.59987kOhm
7 0.00726kOhm
0.06998kOhm 0.69986kOhm
8 0.00826kOhm
0.07998kOhm 0.79986kOhm
9 0.00926kOhm
0.08997kOhm 0.89986kOhm
X
0.01026kOhm
0.09998kOhm 0.99985kOhm
Für die 1Ohm/10Ohm/100Ohm-Bereiche brauchte man ein anderes Meßgerät!
1kOhm-Dekade 10kOhm-Dekade
100kOhm-Dekade 1MOhm-Dekade
1 00.9999kOhm
009.999kOhm
0099.99kOhm
01000.6kOhm
2 01.9999kOhm
019.999kOhm
0199.99kOhm
02000.8kOhm
3
03.0000kOhm 030.000kOhm
0299.99kOhm
03001.1kOhm
4
04.0000kOhm
040.000kOhm 0399.98kOhm
04001.3kOhm
5 05.0000kOhm
050.000kOhm 0499.98kOhm
05001.3kOhm
6 06.0001kOhm
060.000kOhm 0599.97kOhm
06001.3kOhm
7
07.0001kOhm
070.001kOhm
0699.96kOhm 07001.3kOhm
8
08.0002kOhm
080.001kOhm
0799.95kOhm
08001.0kOhm
9
09.0002kOhm
090.000kOhm
0899.94kOhm
09001.0kOhm
X 10.0003kOhm
100.001kOhm
1000.06kOhm
10001.7kOhm
Die letzten 1...2 Ziffern springen in den höheren Bereichen wie bei
DMMs gewohnt.
Alles in allem sind 3...4 Stellen der Meßwerte exakt.
Mit dem ebenfalls nicht kalibriertem Fluke 8050A (aber
200Ohm-Bereich, keine Kelvin-Kontaktierung, 4 1/2 Stellen) die beiden
untersten Dekaden nachgemessen. Ein 200Ohm-Bereich ist hier besser wie
ein 1kOhm-Bereich aber immer noch nicht außreichend. Es kann relativ
messen, z.B. zur 0-Stellung der Dekade (kann die fehlende
Kelvin-Kontaktierung z.T. ausgleichen).
1Ohm-Dekade
1 01.01Ohm
2 02.81Ohm
3 03.82Ohm
4 04.83Ohm
5 05.83Ohm
6 06.83Ohm
7 07.81Ohm
8 08.81Ohm
9 09.81Ohm
X 10.81Ohm
Der 1Ohm Widerstand der Stellung 2 liegt dem Fluke nach
daneben (1.8Ohm bzw. 1.2Ohm). Man könnte zum Ausgleich einen Trimmer
parallel zum 2ten 1Ohm-Widerstand schalten.
Relativ gemessen zur Stellung 2 der Dekade:
2 00.00Ohm +2Ohm (2Ohm offset, Relativmessung)
3 01.01Ohm +2Ohm
4 02.02Ohm +2Ohm
5 03.03Ohm +2Ohm
6 04.02Ohm +2Ohm
7 05.00Ohm +2Ohm
8 06.00Ohm +2Ohm
9 07.00Ohm +2Ohm
X 08.00Ohm +2Ohm
Restliche 1Ohm-Widerstände ok.
10Ohm-Dekade
1 09.99Ohm
2 19.98Ohm
3
29.97Ohm
4 39.96Ohm
5 49.96Ohm
6 59.95Ohm
7 69.94Ohm
8 79.93Ohm
9 89.92Ohm
X 99.91Ohm
Ist ok.
In der 1MOhm-Dekade sind zwei nicht originale Widerstände verbaut (bei 9 und X). Bei der 100kOhm-Dekade ist ein nicht originaler Widerstand verbaut (bei X). Sie machen sich aber nicht negativ bemerkbar. Die X-Positionen Überlappen sowieso mit der 1-Position der nächsten Dekade.
Die 1Ohm-Dekade wurde vom Vorbesitzer überlastet und ist
außerhalb der Spezifikation, ist aber noch brauchbar (siehe Messung).
Es sieht schlimmer aus als es ist. Das Verschmorte ist nur der
Plastiklack in den die ganze Widerstandeinheit getaucht wurde. Die
Drähte selbst haben noch einen Hochtemeratur-Isolierlack. Die
1Ohm-Widerstände haben alle noch um 1.0Ohm (außer die 2). Man könnte
sie aber auch mit Widerstandsdraht (hier evtl. Manganin bzw. Aurotan
43) neu wickeln oder durch Präzisionseinzelwiderstände ersetzten. Die
Wicklung ist gegensinnig, doppelt gewickelt. Diese Ayrton-Perry
Wicklung hat noch weniger Induktivität/Kapazität als eine bifilare
Wicklung. Der Nachteil ist, das man durch diese Parallelschaltung die
vierfache Drahtlänge braucht. Der keramische Spulenträger ist extra
dünn, um den Spulenquerschnitt und damit die Induktivität klein zu
halten. Hier wurde offenbar jedes Detailbeachtet um das
Frequenzverhalten zu verbessern. Durch Variation des Anlötpunktes oder
zusätzliche Anlötpunkte auf den Abgriffsschienen könnte noch nach
getrimmt werden.
