General Radio (auch GenRad genannt) - 1434-G - Decade Resistor

Präzisions-Widerstands-Dekade über 7 (!) Dekaden von 0 bis 111.1111kOhm (1.111111MOhm) in 0.1Ohm Schritten. Sie werden auch als Widerstandsstandards zur Kalibrierung oder in genauen Meßbrücken eingesetzt.

Die 7-Dekaden-Version wird ziemlich selten angeboten. Sie werden ganz ähnlich noch heute produziert und kosten neu um 800EUR. Im Vergleich zur 1433-G ist die 1343-G nur halb so breit und damit deutlich handlicher.

Die Frontplatte ist noch recht gut (leichte Stoßscharten an der Kannte, das was wie Schäden aussieht ist nur Dreck und konnte abgewischt werden).

Von der originalen oberen Buchse sind nur noch die Isolatorringe übrig. Sie ist durch eine moderne kleine Bananensteckereinbaubuchse ersetzt.

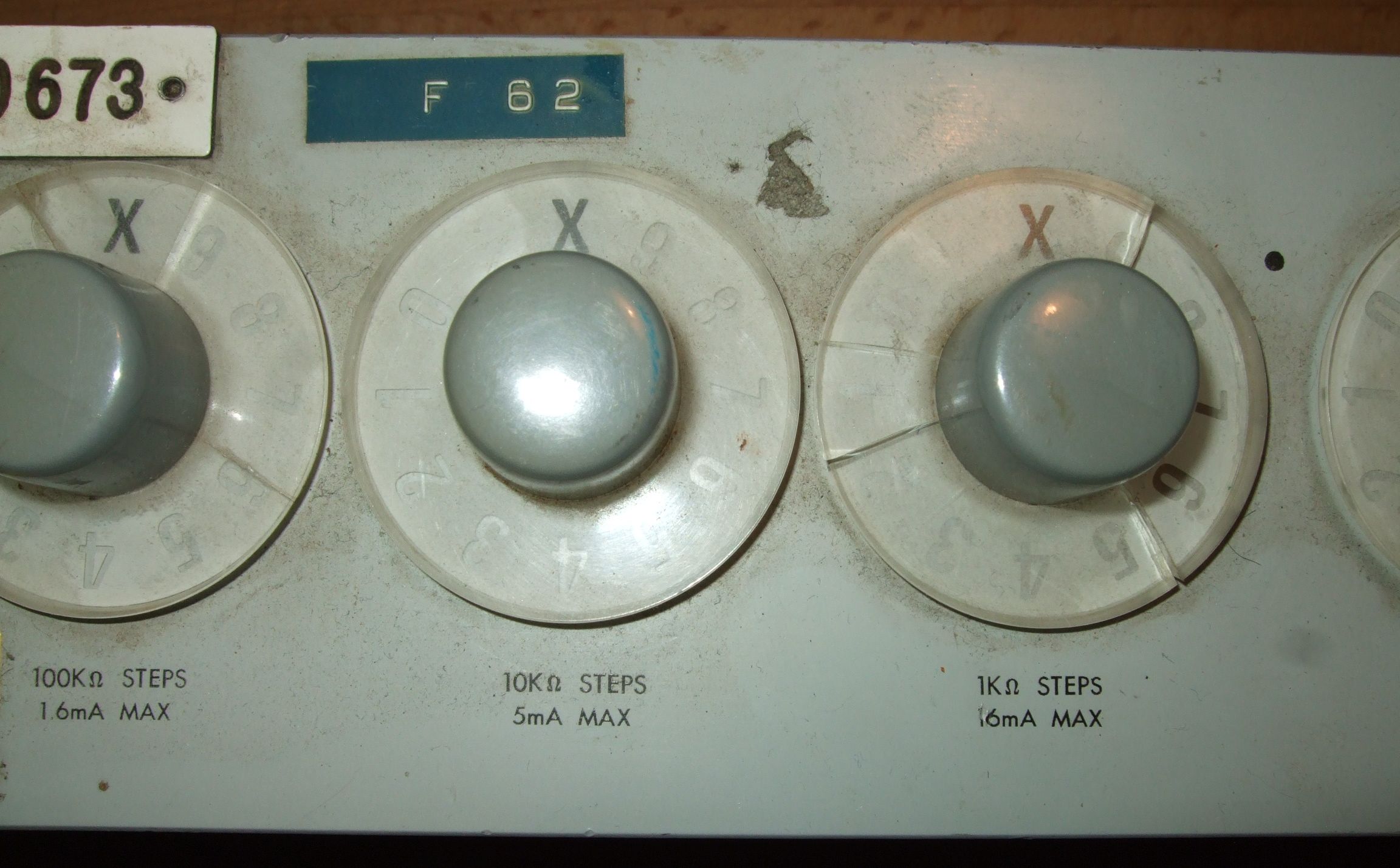

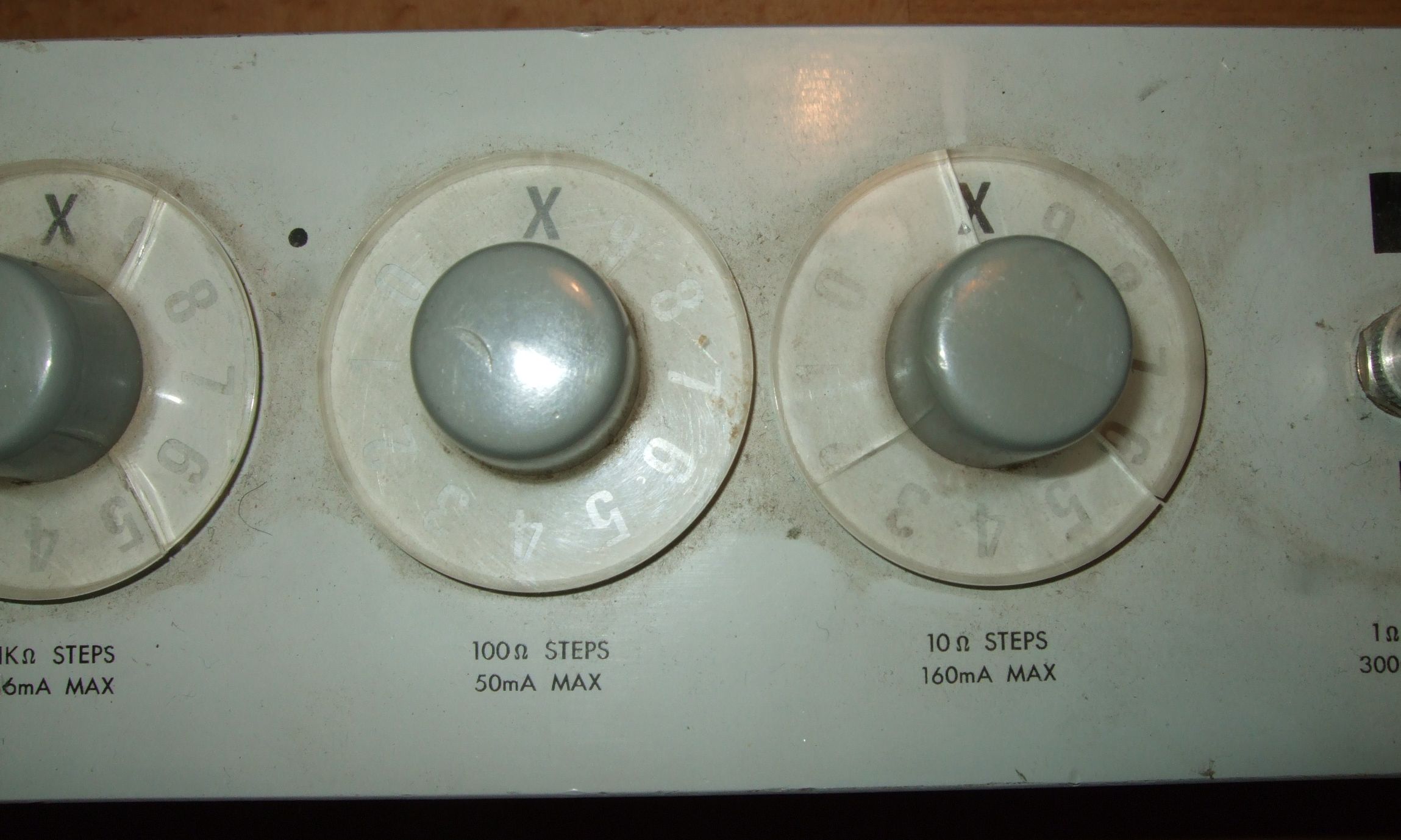

Nur noch eine Skalenscheibe ist komplett i.O.. Eine ist angerissen. Drei sind gebrochen (z.T. gekelbt).  Bei einer fehlt ein Segment. Eine fehlt komplett.

Vier Knopfabdeckungen sind bis auf kleiner Macken ok. Zwei Knopfabdeckungen fehlen.

Ohne die grobe Reinigung sah das so aus.

Hier ist noch die Inventarnummer, ein Kalibrieraufkleber für 1997 und ein unbekannter Aufkleber drauf.
Das Gerät wurden wohl in der Schichtplattenfertigung bei Preh vermutlich zum kalibrieren der Prüfeinrichtungen eingesetzt. Dann ist es im QS-Labor gelandet und wurde in Unkenntnis seiner Genauigkeit und seines Zwecks, als Testwiderstand zur Funktionsprüfung von Elektroniken herunter gewirtschaftet.

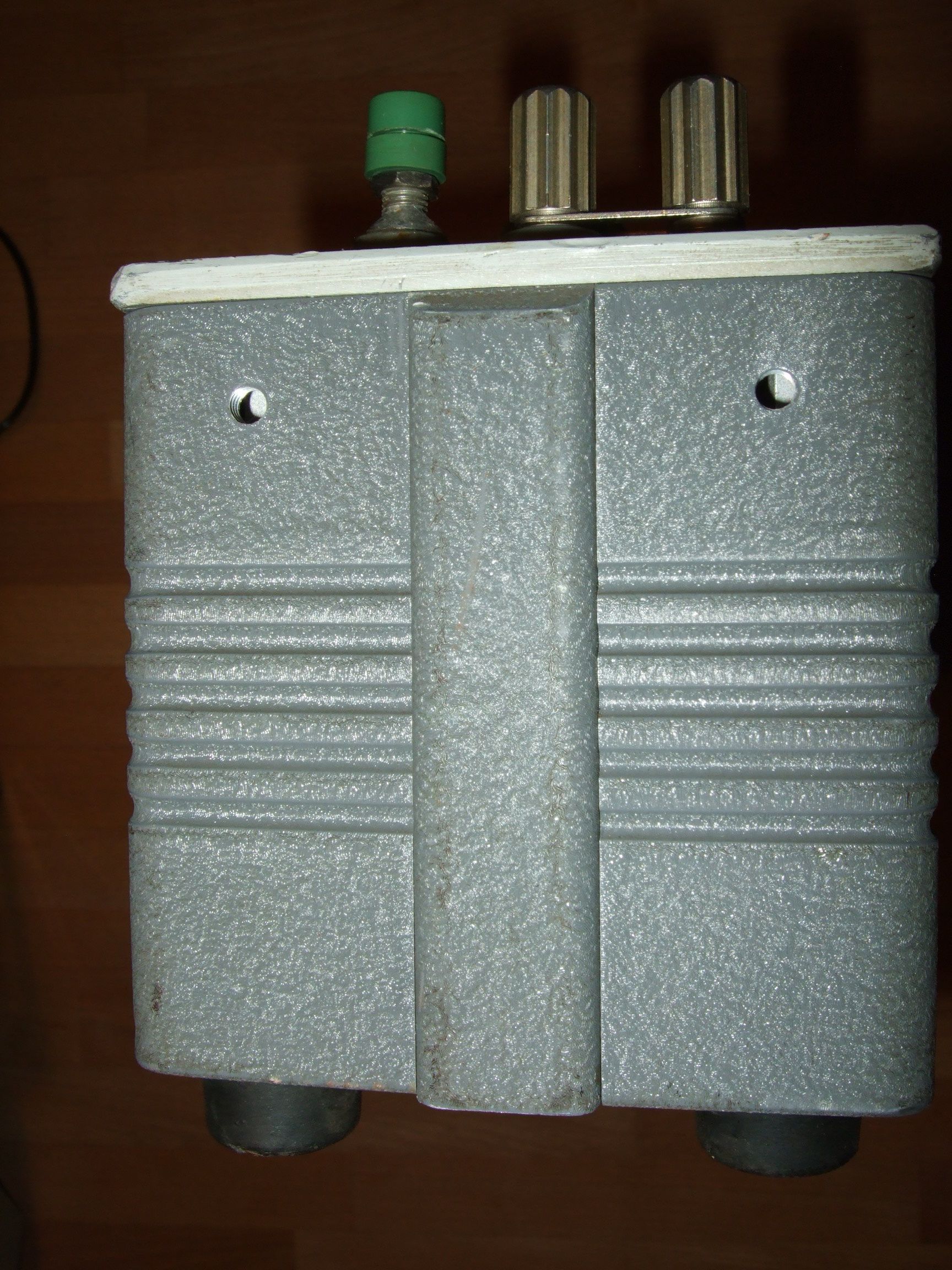

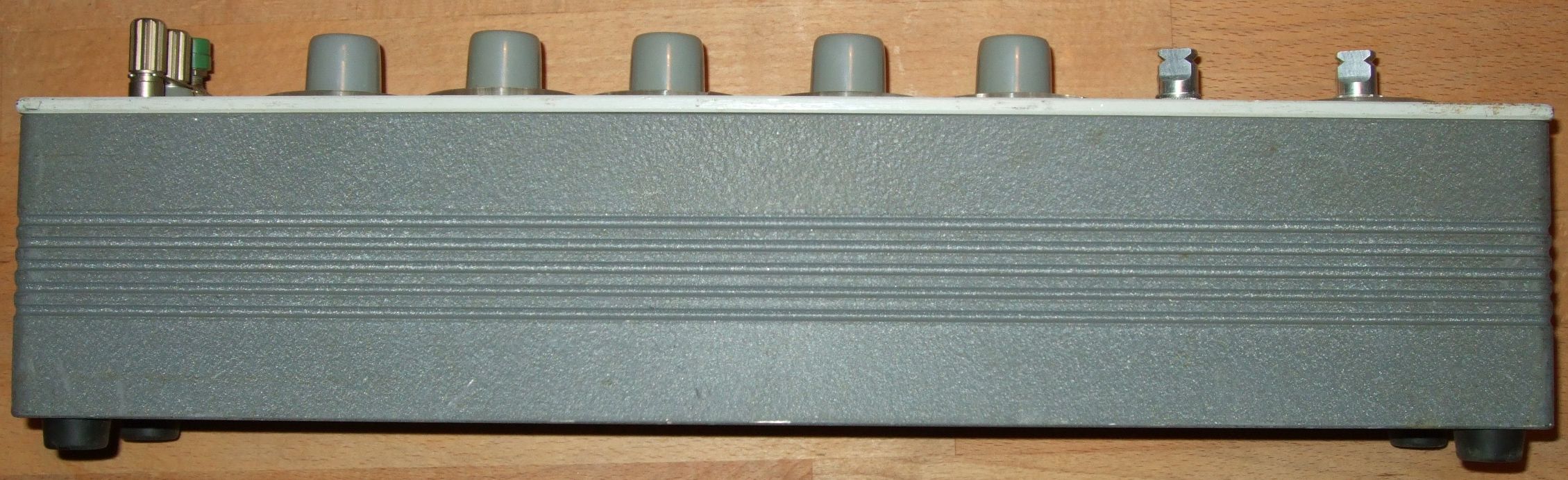

Die Lackierung des Gehäuses ist noch sehr gut.

Drei Plastikkappen, die die Löcher für die Rackmontagewinkel abdecken fehlen.

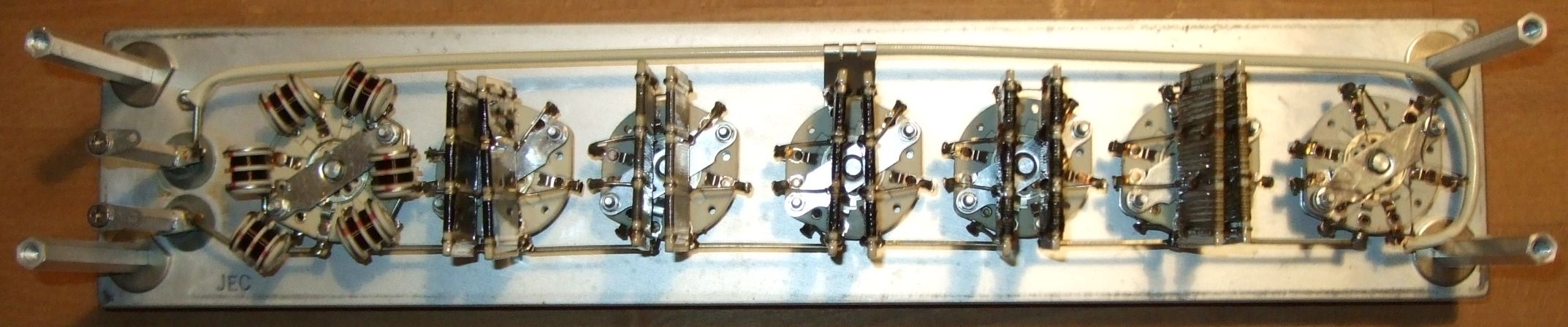

Die 1343-G ist innen ganz anderst aufgebaut wie die 1433-G. Hier gibt es pro dekade (11 Positionen) nur 6 Widerstände, die über die Schalter (auch völlig anderst) zusammen geschaltet werden. Innen war das Gerät perfekt sauber.

Von der 0.1Ohm Dekade aus gehend.



0.1Ohm, Metallbändchen.

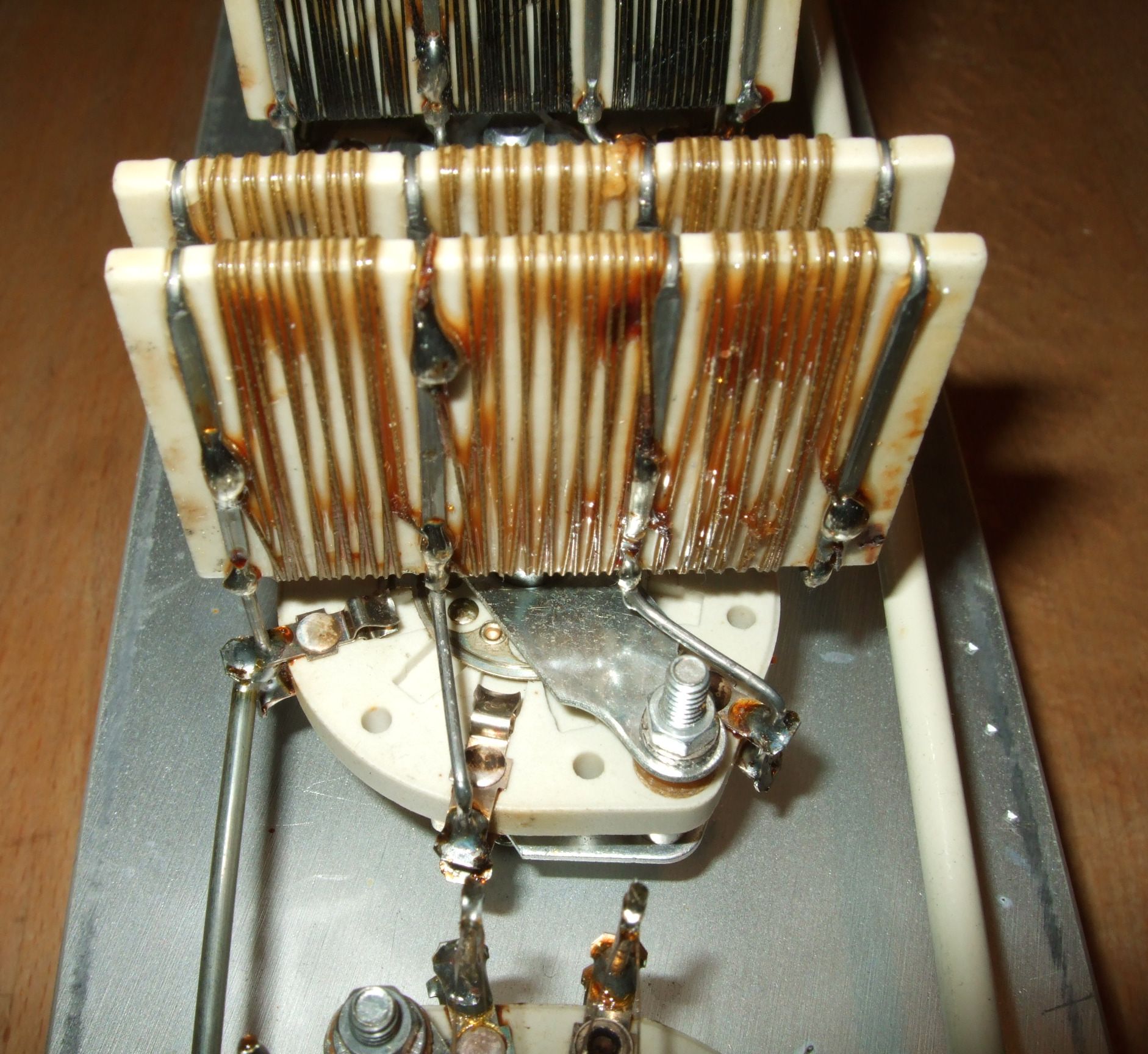

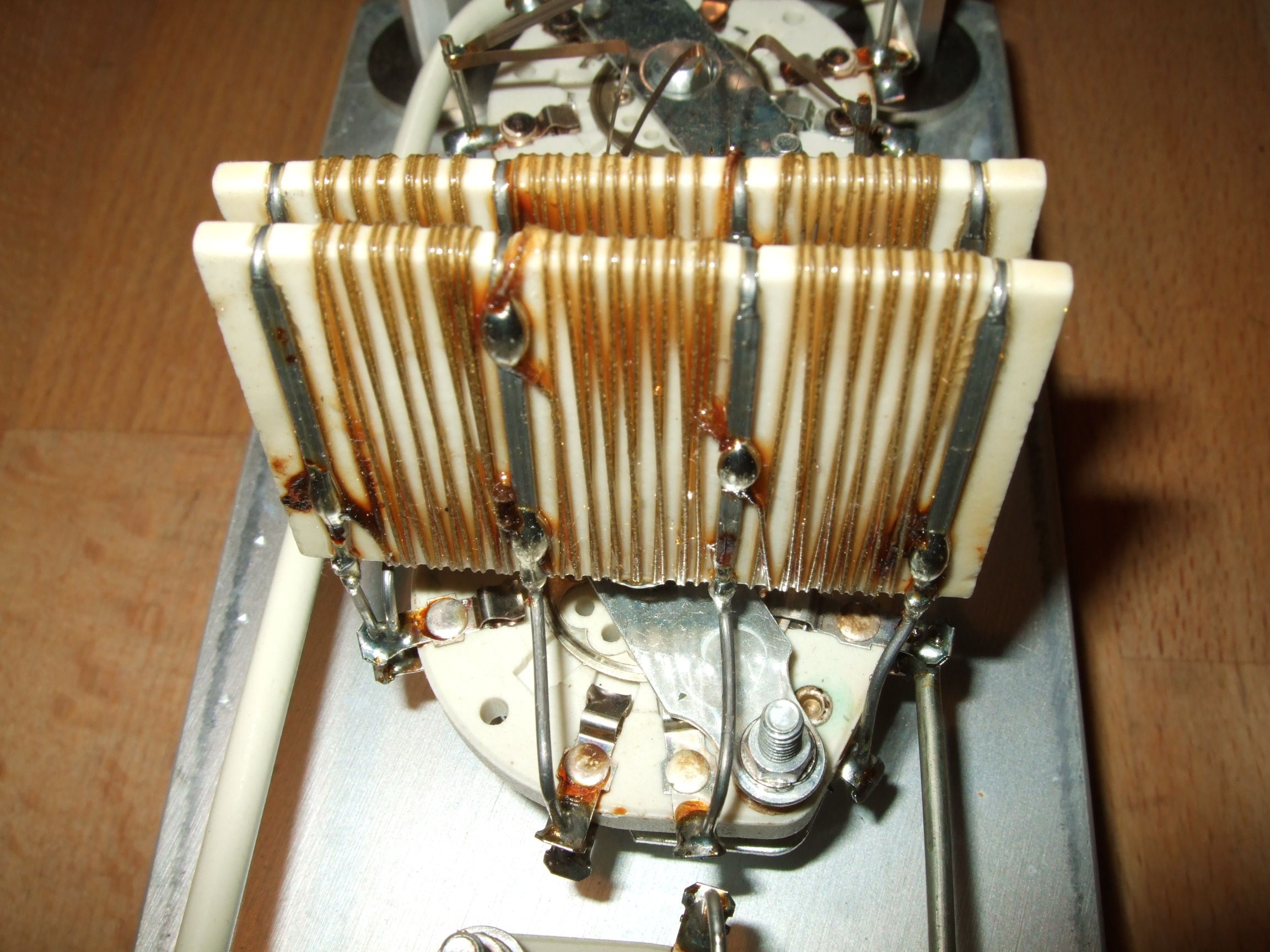

1Ohm, Ayrton-Perry Flach-Wicklung

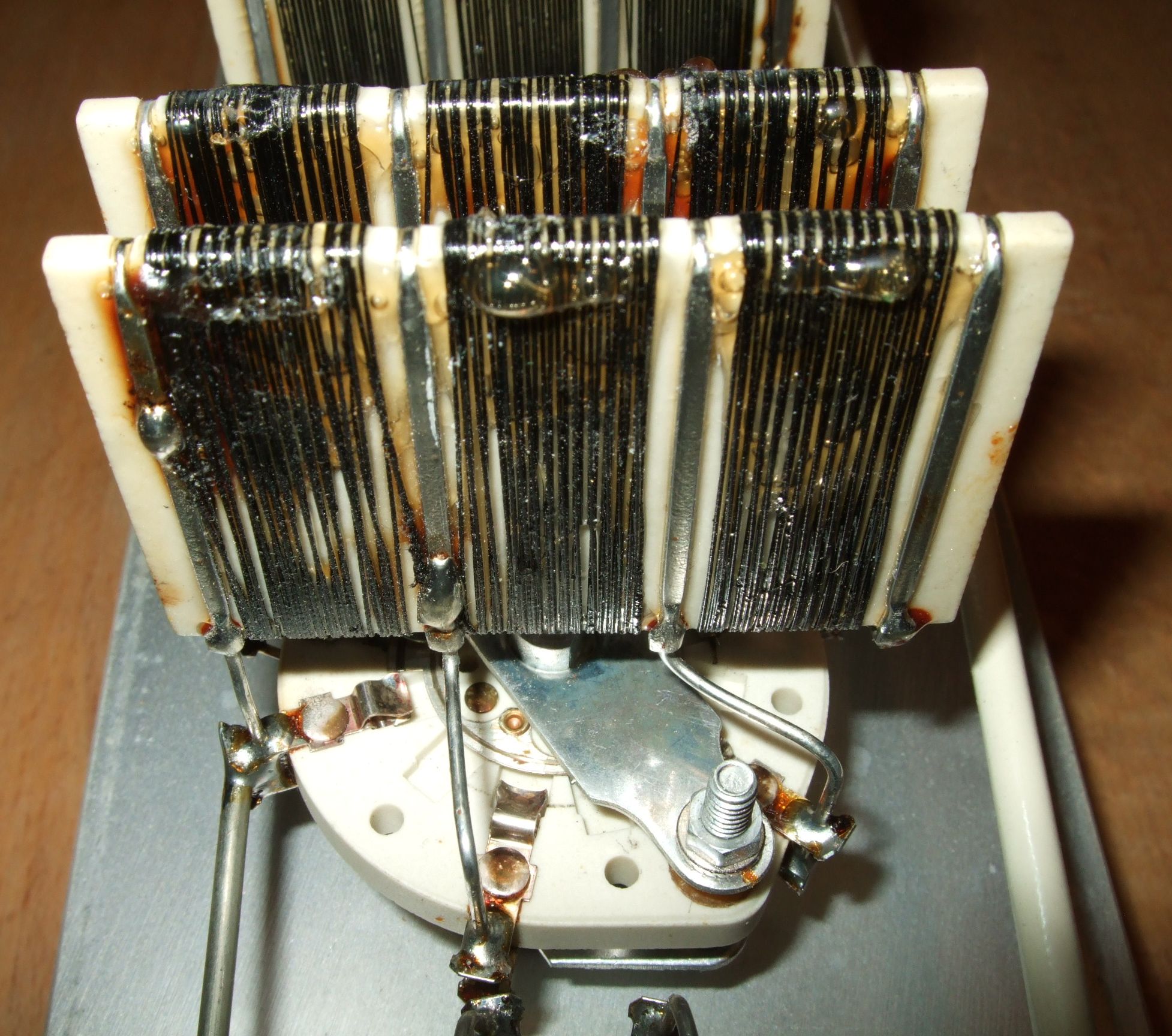

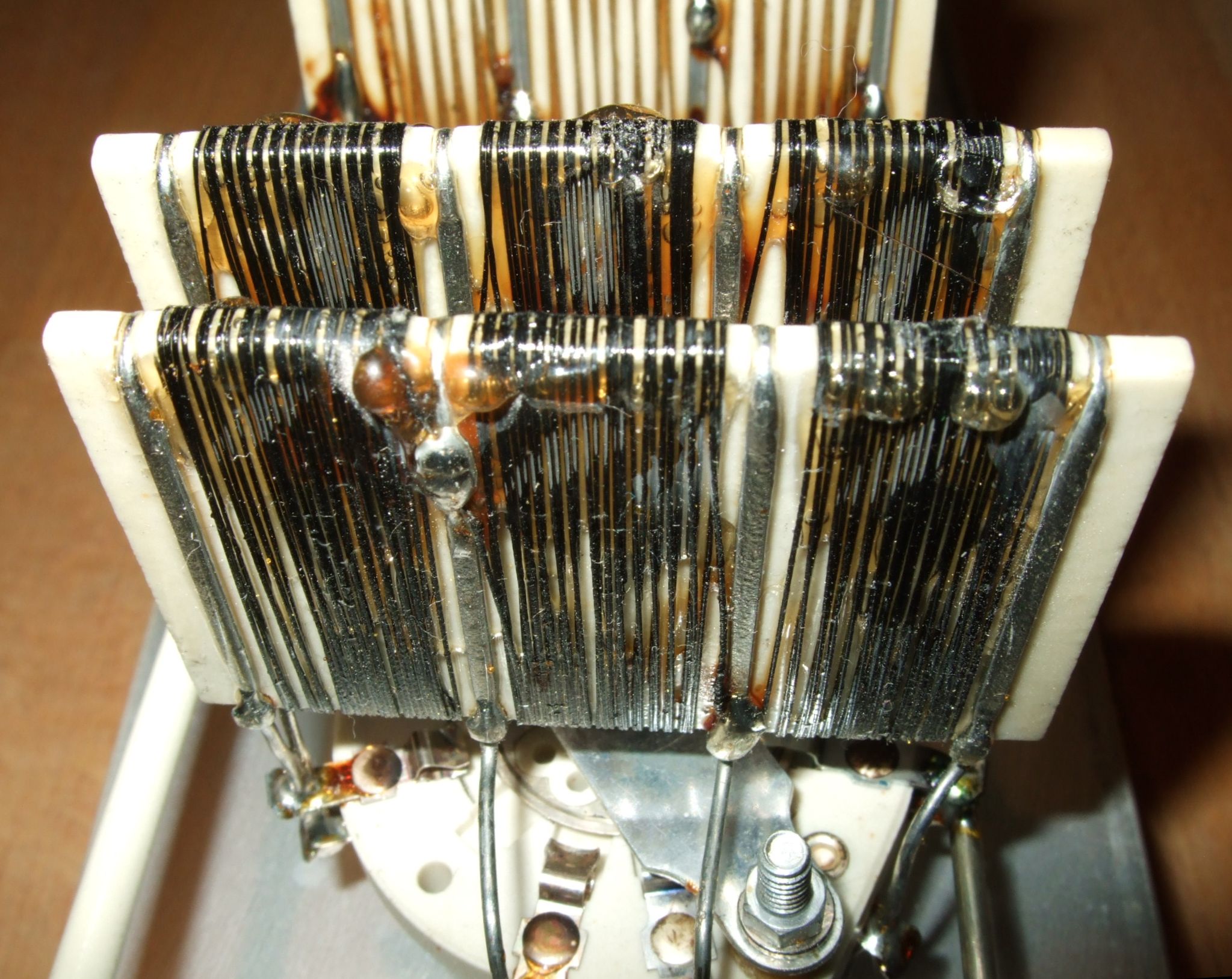

10Ohm, Ayrton-Perry Flach-Wicklung
Die 10Ohm wurde wohl mal heiß, da der Plastiktauchlack nach unten gelaufen ist. Es ist aber nichts an oder durchgeschmorgelt. Wiederstände sind i.O.

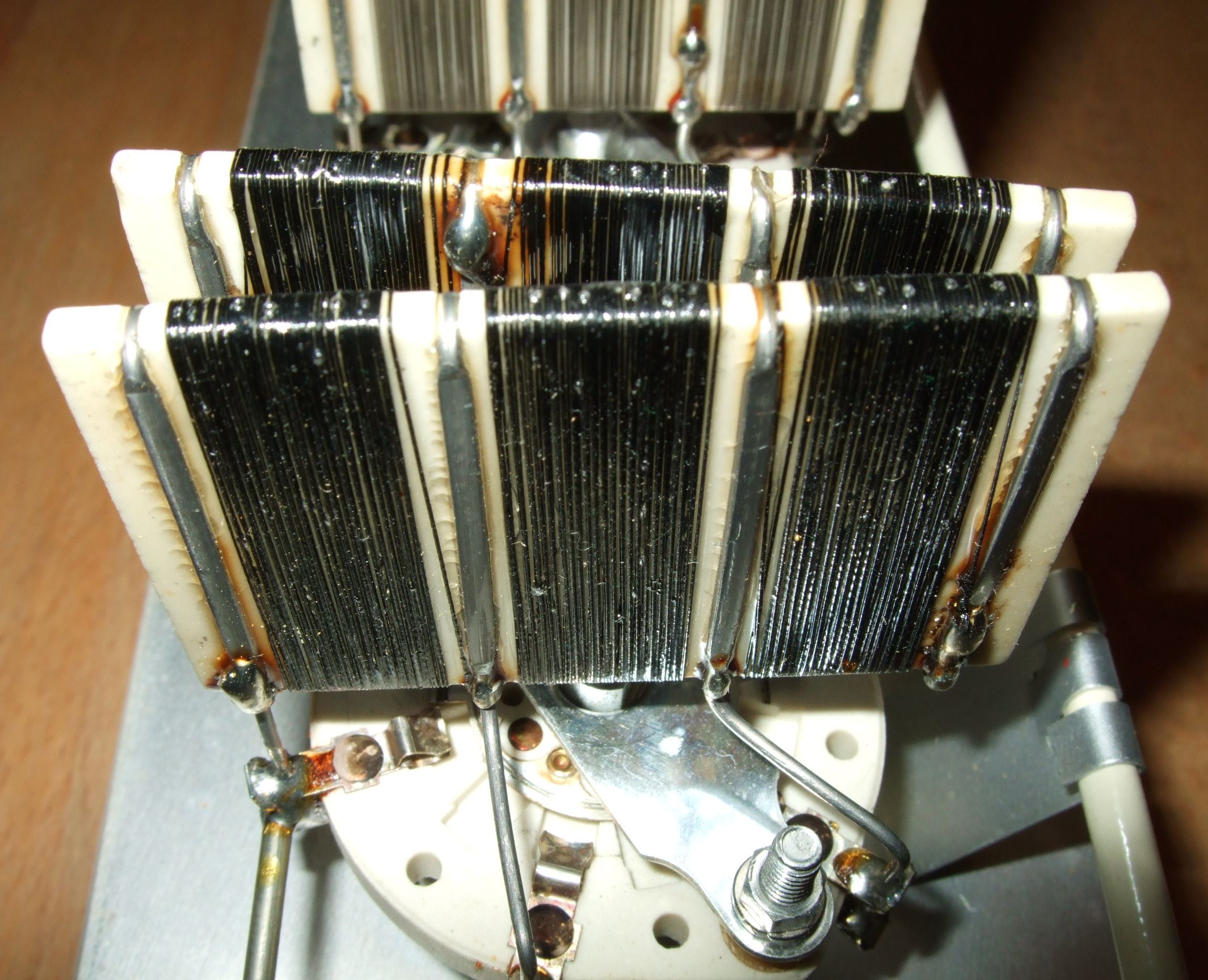

100Ohm, Flach-Wicklung (bifilar?)

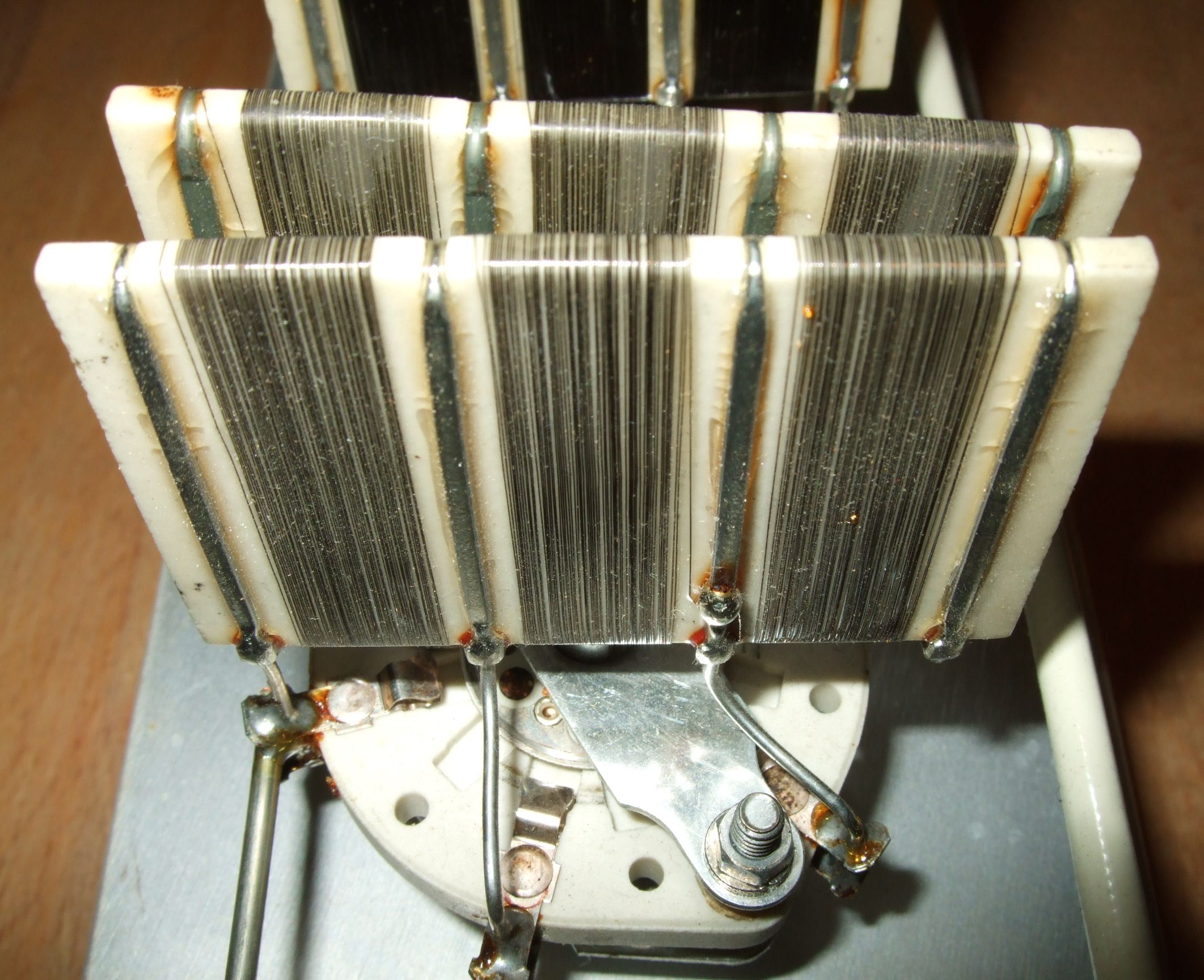

1kOhm,  Flach-Wicklung

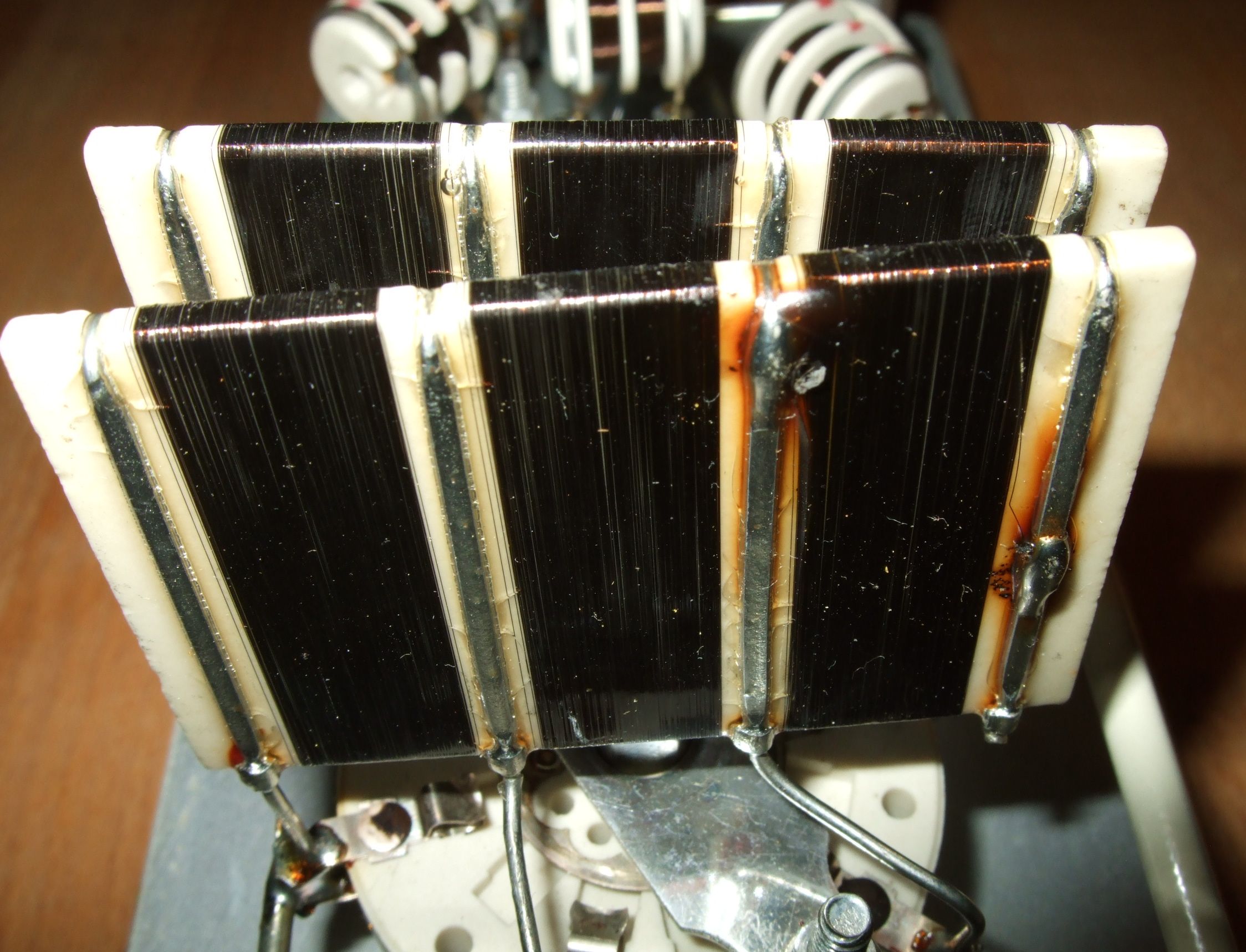

10kOhm,  Flach-Wicklung

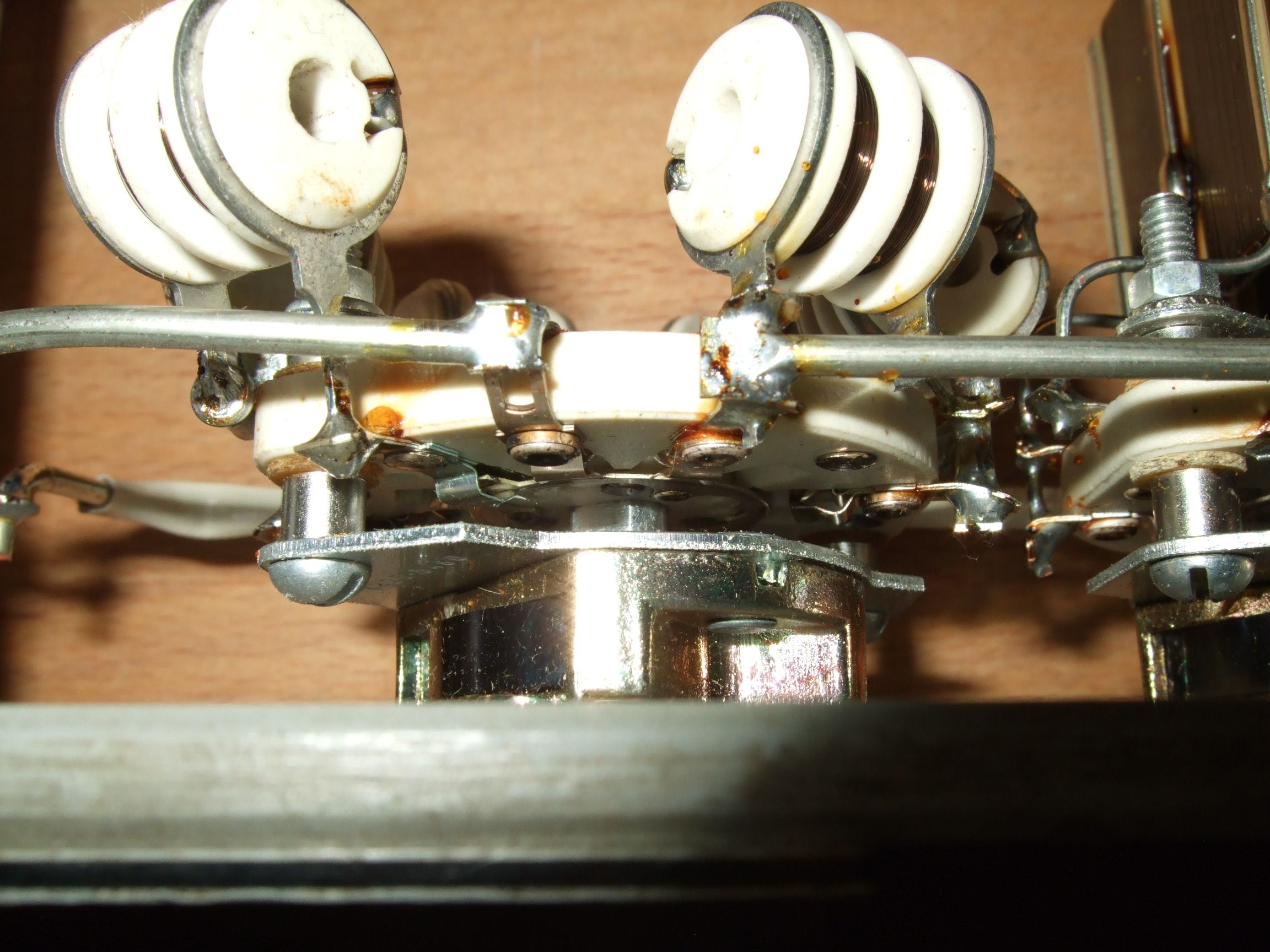

100kOhm, Mehrkammerwicklung auf Keramikspulenträger

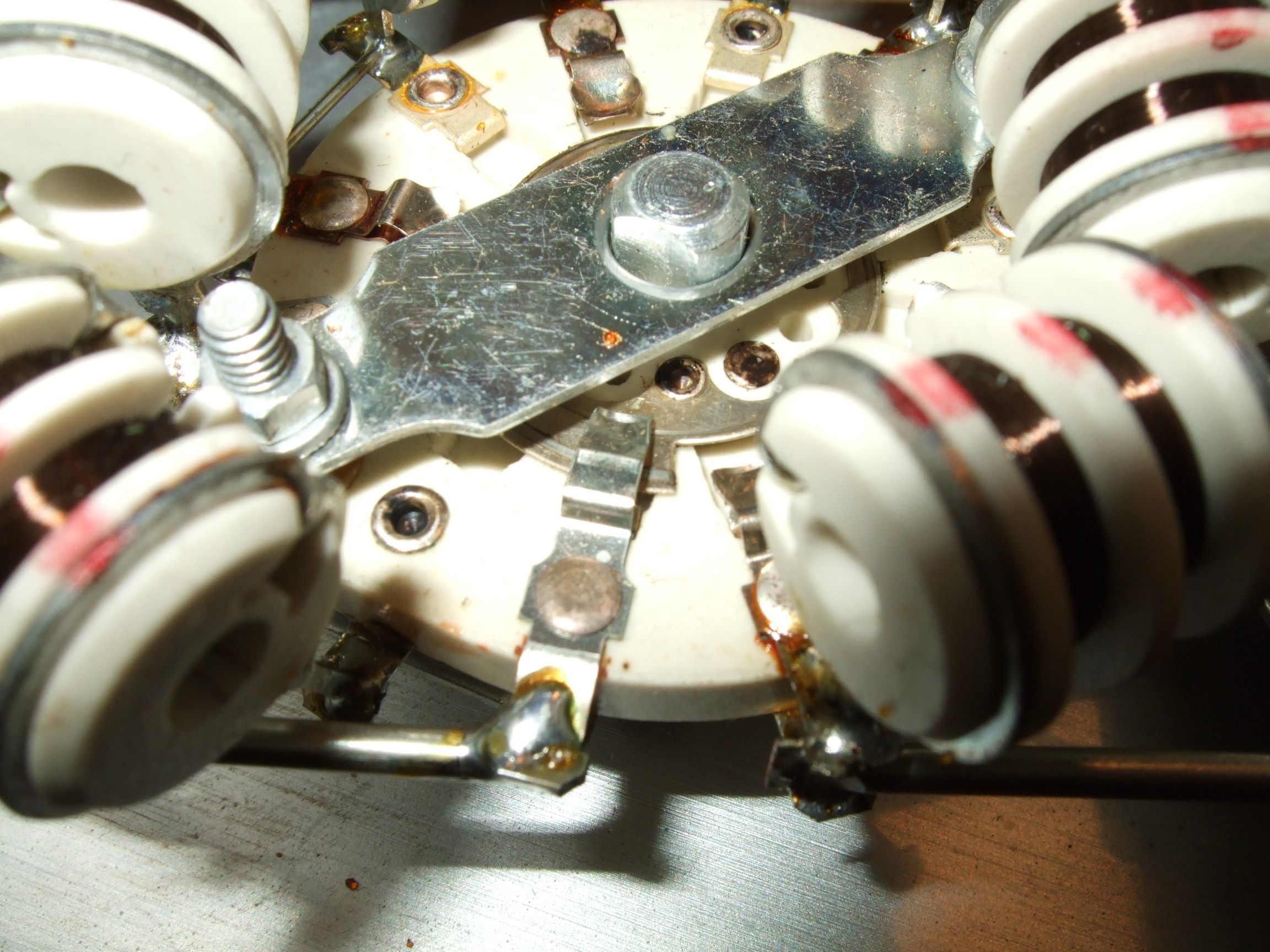

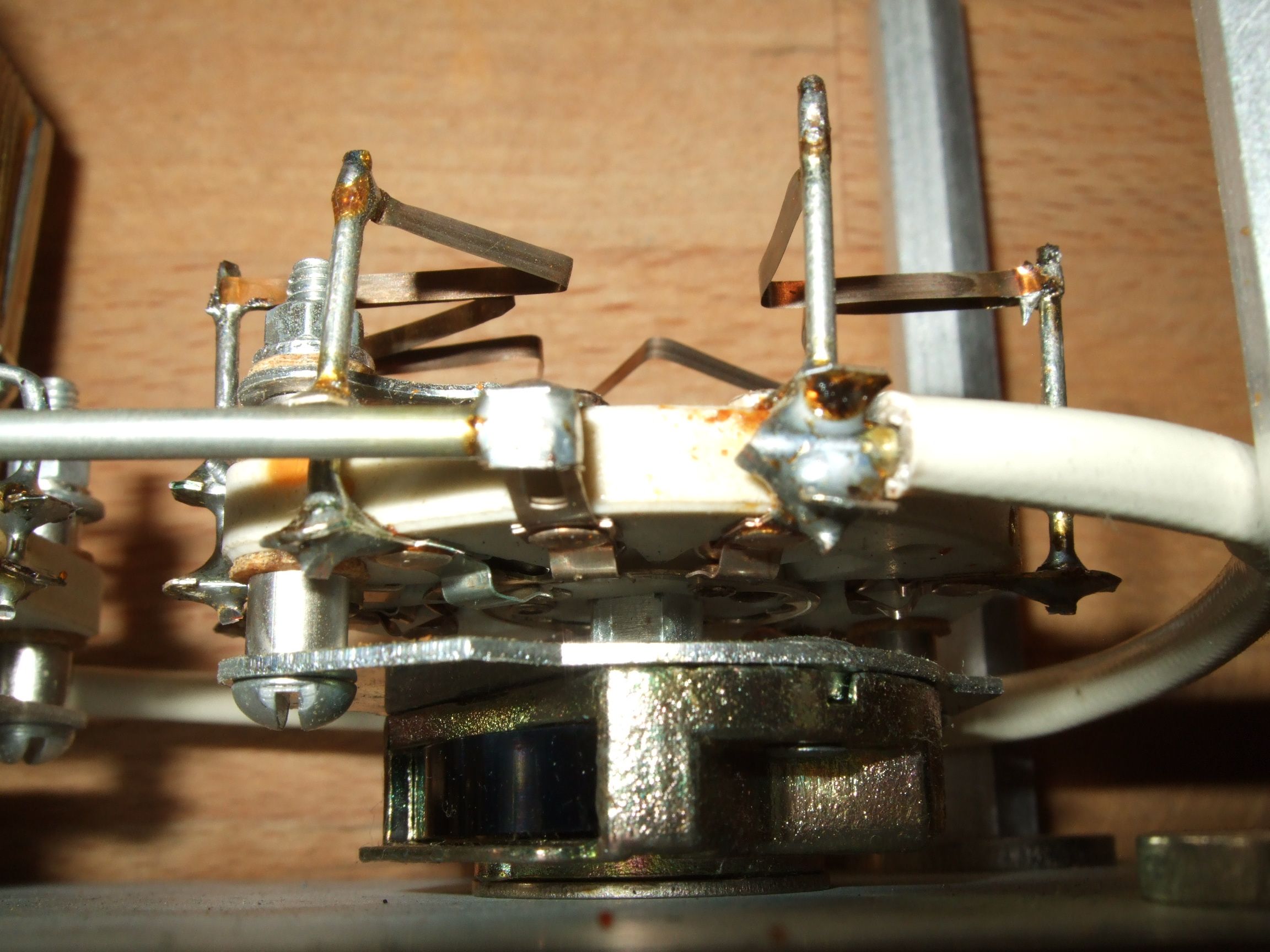

Die Schalter sind wesentlich einfacher als bei der 1433 (aber auch gut, Keramikträger usw.).

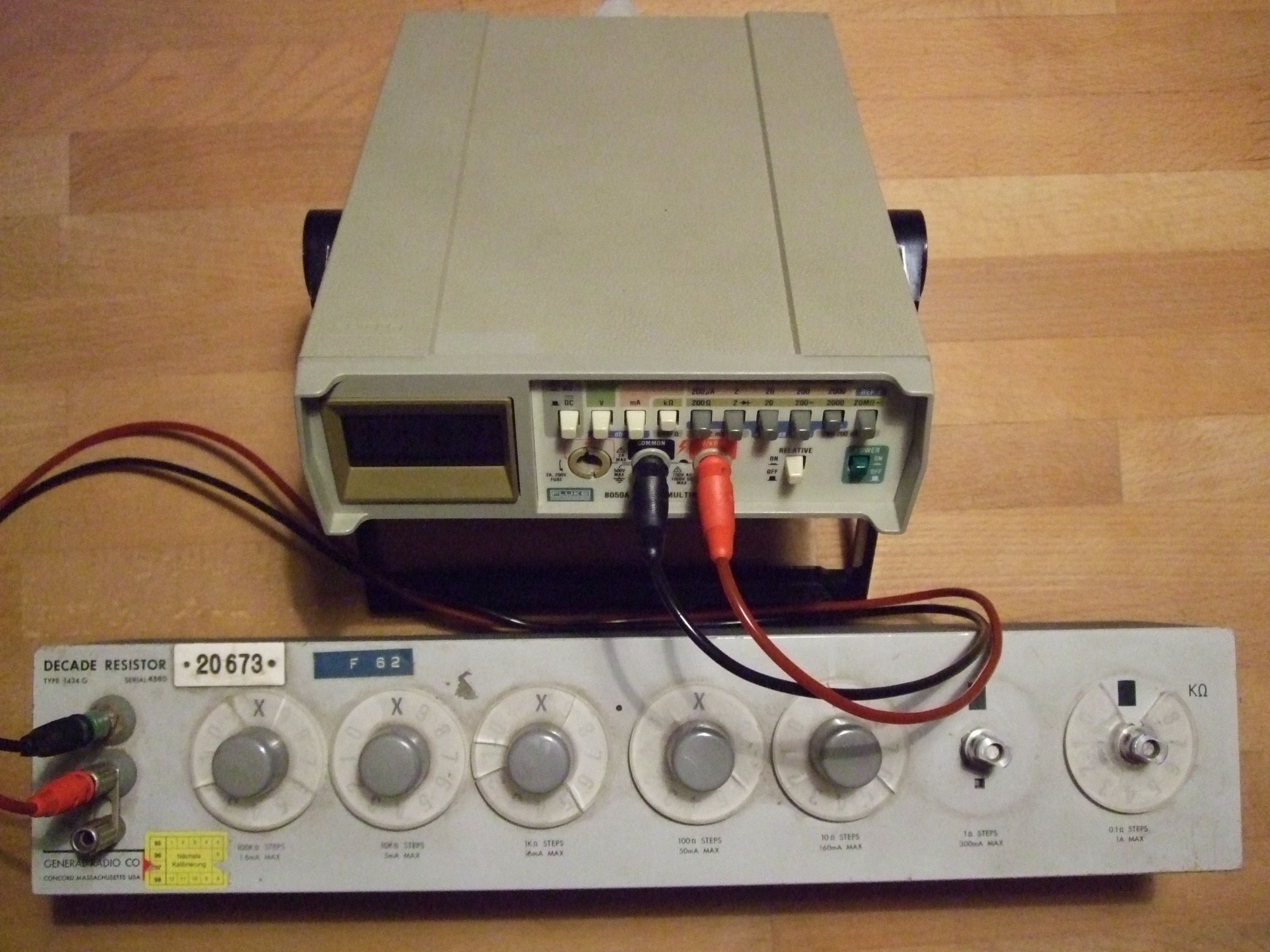

Schnelles Durchmessen mit einem Fluke-DMM (eigentlich nicht geeignet, da es die Aufösung nicht hat und keine low ohmic Bereich und keine 4-Leitermessung) zeigt, daß alle Positionen aller Dekaden den korrekten Widerstandswert haben.

Gesamtwert: 1.1110MOhm
(hier braucht es ein >7stelliges Gerät!)

Die "Anmutung" beim messen war als ob das Gerät innerhalb seiner Spec liegt (zumindest kaum daneben +/-0.02%).
Keine Wackler an den Schaltern.
